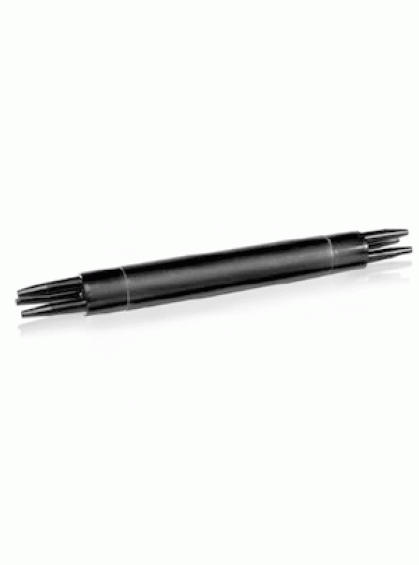

Муфта оптическая городского типа МОГ-М-О1-IV

Устанавливается в типовых колодцах кабельной канализации и в городских коллекторах на консолях. При этом бухты запаса оптического кабеля диаметром 400-700 мм размещают в промежутке между стенкой колодца и кабелями, лежащими на первых местах консолей.

Технические характеристики муфты МОГ-М-О1-IV

Максимальное число соединяемых ОВ, шт.	96
Монтаж ОК в муфте по варианту:	проходная или тупиковая
Максимальное число вводимых ОК, шт.	6
Диаметры соединяемых ОК, мм	6 - 21
Относительная влажность (среднегодовое значение), %	80
Температура эксплуатации, 0C	– 60 до + 70
Усилие сдавливания, кН/см (кгс/см)	1,0 (100)
Удар, Н*м (кг*м)	25 (2,5)
Габаритные размеры: диаметр, мм; длина, мм	90; 1090
Масса, кг, не более	2,12

Комплект поставки МОГ-М-О1-IV (базовый комплект)
1 - ТУТ 120/54 (для герметизации стыков корпуса с оголовниками) – 2 шт.
2 - Крышка кассеты – 1 шт.
3 - Труба (корпус, d=90 мм) – 1 шт.
4 - Хомуты металлические – 4 шт.
5 - Оголовник – 2 шт.
6 - Лоток металлический – 1 шт.
7 - Кассета К-О1 – 1 шт.
8 - Силикагель – 1 упаковка
9 - Крепеж – 1 пакет
10 - Маркеры – 1 лист
11 - Уплотнители из резинового шнура – 16 шт.
12 - ТУТ 35/12 (для герметизации вводов ОК в патрубки оголовников) – 2 шт.
13 - ТУТ 25/8 (для продольной герметизации ОК) – 2 шт.
14 - ТУТ 16/5 (для увеличения диаметра ОК) – 2 шт.
15 - Стяжки нейлоновые – 8 шт.
16 - Шкурка шлифовальная – 1 шт.
